De ondergrond in onze wegen is een kluwen van kabels, leidingen en rioleringstracés. Om schade aan dergelijke nutsleidingen te vermijden is iedereen die graafwerken gaat uitvoeren op openbaar domein, verplicht vooraf de exacte ligging van deze leidingen op te zoeken. Via een aanvraag in het Kabel- en Leidingeninformatieportaal (KLIP) in Vlaanderen of in het Kabels en Leidingen Informatie Meldpunt (KLIM) in Brussel en Wallonië kan deze informatie worden achterhaald. Het afgeleverde 2D-plan geeft een inzicht in de aanwezige leidingen en hun indicatieve ligging, maar werken met 2D- tekeningen bij de hand is niet feilloos.
Het inzichtelijk maken van de leidingenlocaties in een 3D-model helpt de risico’s te beperken. Enkele van onze klanten willen die mogelijkheden maximaal benutten. Zij vonden in Geonius een partner om de 2D-data uit de KLIP/KLIM-aanvraag te vertalen naar een 3D-kaart die in BIM te integreren is. Het visualiseren van de kabels en leidingen in BIM biedt tal van voordelen. Het helpt bij het in kaart brengen van uitdagingen in de uitvoering, risico’s en mogelijke planningsproblemen waardoor de aannemer daar proactief op kan inspelen. Ook tijdens het sonderen van de nutsleidingen en de uitvoering van de werkzaamheden is een visueel duidelijke positie van de kabels en leidingen een troef.
De rol van Geonius
De toegevoegde waarde in het antwoord op deze vraag van onze klanten zit in het feit dat we de nodige knowhow hebben om de 2D-data zoals tekeningen te vertalen naar bruikbare 3D-objecten. Dat zit zo: de data uit het KLIP- of KLIM-portaal zijn in het zogenaamde IMKL-formaat. Dat formaat laat zich echter niet in een CAD-vriendelijke omgeving inladen. Om die stap te kunnen zetten, is een omzetting nodig van het IMKL-formaat naar een shape-bestand.

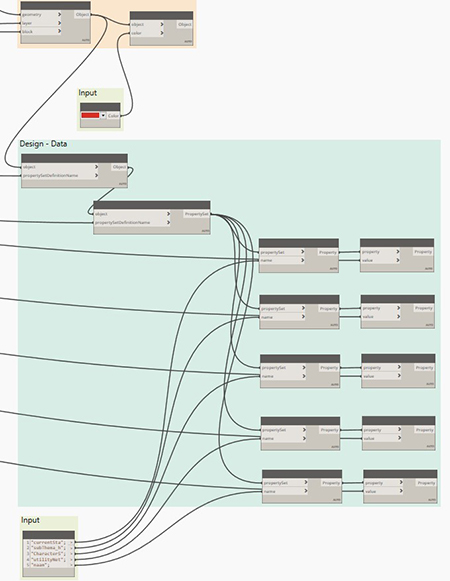

In de vervolgstap waarin deze 2D-data vertaald worden naar een 3D-model zit de inbreng van Geonius. Wij hebben de nodige ervaring om met behulp van scripting in Dynamo deze vertaalslag te maken. Hiervoor vertrekken we vanuit het shape-bestand dat we verrijken met extra beschikbare informatie zoals de diepteligging en diameters van de nutsleidingen. Die informatie kan afgeleid worden uit de geldende regelgeving voor het ontwerpen en plaatsen van nutsleidingen. Waar de informatie niet beschikbaar is, vallen we terug op de eigen ervaring om de hiaten in te vullen.
Zo komen we tot een 3D-model met een betrouwbare indicatie van de diameters van de kabels en leidingen en een indicatieve diepteligging. Hier is dan nog een sonderingscampagne nodig om de exacte positie te bepalen. In een vervolgstap kunnen we ook nog de verschillende nutsleidingen in een eigen kleur in het 3D-model weergeven en het model verrijken met de informatie uit de sondering.
Deze modellen integreert Geonius vervolgens in BIM. Concreet hebben we de modellen in Navisworks gebundeld. Daarin kan de gebruiker alle verwerkte eigenschappen van de nutsleidingen opvragen. Dit model is behulpzaam in de voorbereiding van de werkzaamheden. De gebruikers krijgen immers vooraf een goed beeld van de ondergrondse structuren op de werf.
